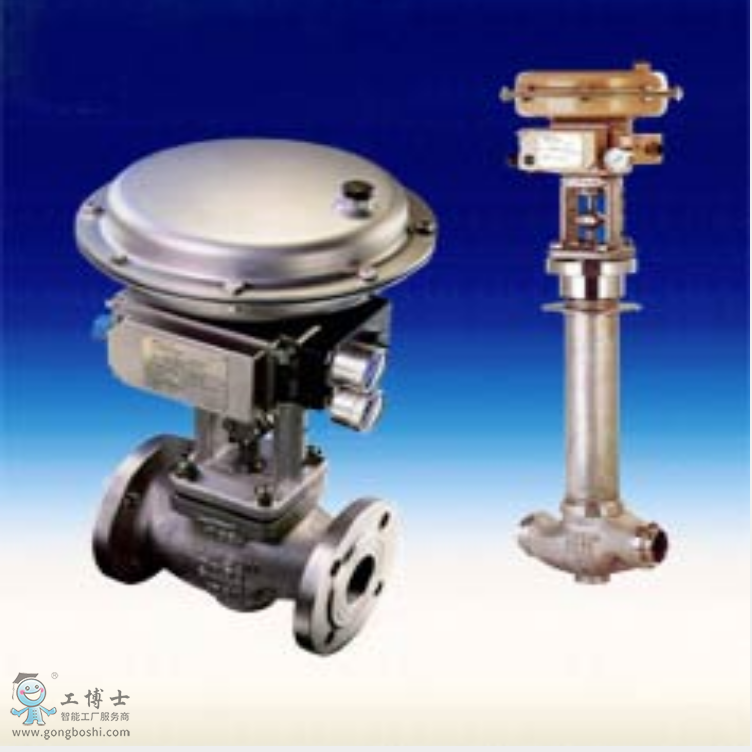

Samson薩姆森氣動調節閥 3252-1和3532-7型高壓控制閥
Samson高壓控制閥3252 型
控制閥為整體直通或角型閥體，應用于工業過程的小流量調節。閥體為鑄不銹鋼。
公稱通徑 DN 15 … 25 NPS ? … 1
公稱壓力 PN 40 … 400 ANSI Class300…2500溫度范圍 -200 … +450 °C -320 … 800 °F閥芯為金屬密封。
更多選項有金屬波紋管密封或延長段。 連接形式有螺紋連接、焊接或法蘭連接。其它材質的閥體可按需求定制。
3252型高壓閥有單座型或角型閥體帶:. 3271型氣動執行器(3252-1型調節閥)或﹒ 3277型氣動執行器(3252-7型調節閥)閥體·材料WN1.4404/A316L·G或NPT螺紋連接，
可選平焊接口或焊在上面的法蘭閥芯
·帶金屬密封
調節閥是按模塊組裝設計的可配各種附件如下:
定位器,限位開關,電磁閥和其它按DINIEC534-6和NAMUR規范的附件。
結構和工作原理
帶直通單座或角形閥體的3252型控制閥定位器的3277型氣動執行機構,組合成為氣動控制閥。標準閥體可帶G-或NPT螺紋連接。也有帶焊接法蘭或在管道上直接焊接的特殊連接方式。
基于模塊化設計原理,執行機構可以更換，標準閥門可補充為帶隔離段或金屬波紋管密封的類型。
工藝介質按照箭頭指示方向流過控制閥，作用在執行機構膜片上的信號壓力使閥芯(3〉位置改變，閥桿連接器(7)將閥桿(6)連接到執行機構推桿（8.1)。
閥桿由膜片（6.2）密封，且下游的備用填料函帶一個彈簧加載的PTFE環形填料(4.2)。
